OTATester软件系统介绍

我司为天线的有源测试及无源测试提供了一缆子的、全面的数据获取、处理及可视化的软件方案。

OTATester软件，是广屏科技的测试系统软件。它内嵌了一系列的设备驱动、可视化组件、用户界面、软件数据组织内核、数据处理部分。

OTATester软件也为天线工程师提供了一个可以方便的接口以处理进行配置工作。

                      天线方向图分析                                                 天线3D图分析

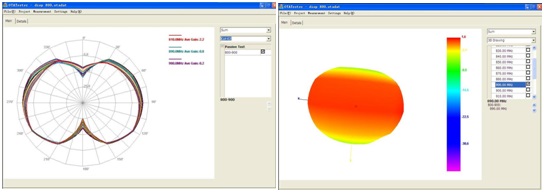

                         增益曲线图                                           OTAtester软件测试界面

OTATester软件

系统属性:

?        符合CTIA OTA测试的要求

?        强大的图像处理性能

?        快速的参数配置

?        大量的测试类型与设备驱动

?        高质量的报表输出

?        具有定制版本

OTATester是一个强壮的、用于天线测试的，数据获取、管理及可视化处理的软件环境。它高效的完成从数据获取到报表输出的工作，并且用户还可以得到一些分析的工具。

OTATester 可以进行全自动的进行有源或者无源的2D(极化)或3D(球体)的天线测试。OTATester软件全面参数化的测试方法允许使得程序在有源或者无源方面具有相当的通用性。OTATester软件提供通用的了计算波束宽度，方向性，增益，效益，TRP，TIS的过程。OTATester也提供了CTIA标准特定的定量参数如近H面辐射功率和、近H面灵敏度和。

特别的是，OTATester还提供了一个特殊的测试项目：近SAR测试功率值，它对于最终的长时间的SAR测试有一定的参考意义.

OTATester软件的数据管理、程序入口及可追溯性

OTATester使用软件层次化结构来处理设置参数及组织大量的测试数据。注释与设置的参数与测试数据是紧密相关联的，这样，就可以一个指定的文件里存储关于每一个测试的所有的信息。

测试是在项目管理文件的指导下进行的，而项目管理文件则存储了所有的测试配置，测试与所有的测试数据，这样, 如果因为某种原因而需要追溯测试环境,配置等,都将比较方便的进行。

OTATester软件的数据获取

OTATester软件使用一个的树型控件结构来组织输入的参数，它可以方便、快捷的浏览和改变输入的参数，并且，在大多数的情况下，您只需要使用鼠标点几下就可以完成配置测试的过程。

开始一个测试也可以简单到导入一个预先存储的配置文件，然后只要使用鼠标点击开始菜单中的“Measurement/Start”就好了。

所有的测试数据都存储在一个二进制的文件里面，以确保所有的测试数据都可以一直能够正确的存储/导入。

OTATester支持多种类型的有源测试，并且还将在未来添加更多的测试项目，如下表所示：

OTATester软件的图像处理功能

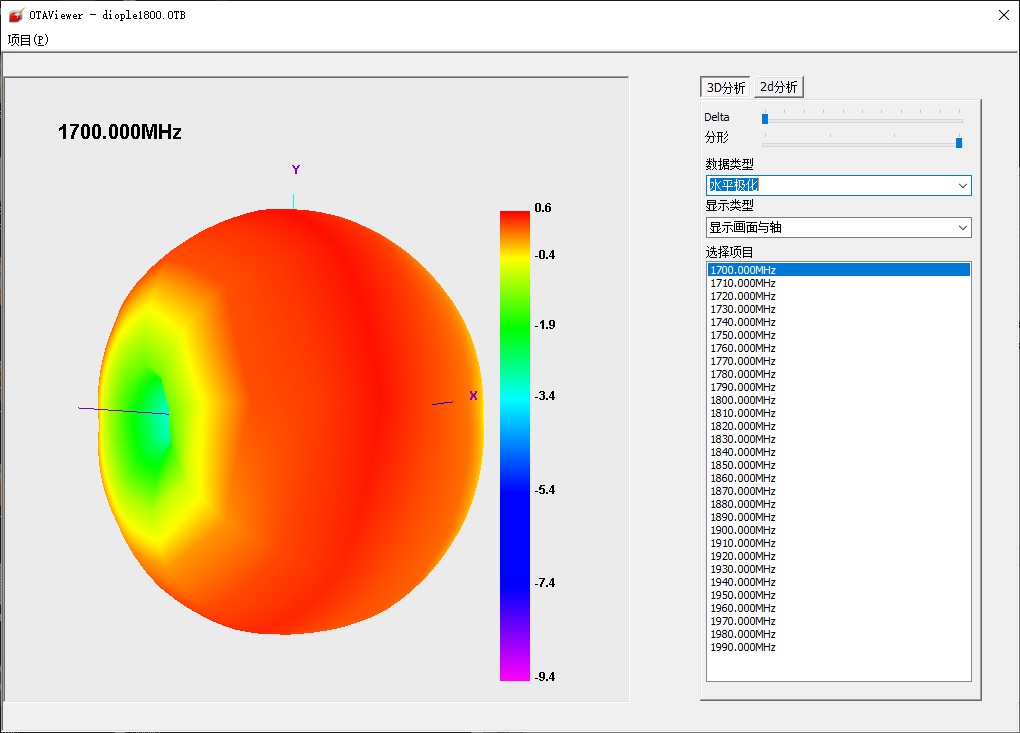

增强型的图像处理功能可以显示2-D或者3-D测试结果。

为了分析和确认天线改进方案的方便，程序还可以将双极化的功能进行分解，以独立的显示水平极化或者垂直极化的测试结果。它还可以直接3-D测试的H面、E1面或者E2面，以方便进行比较。

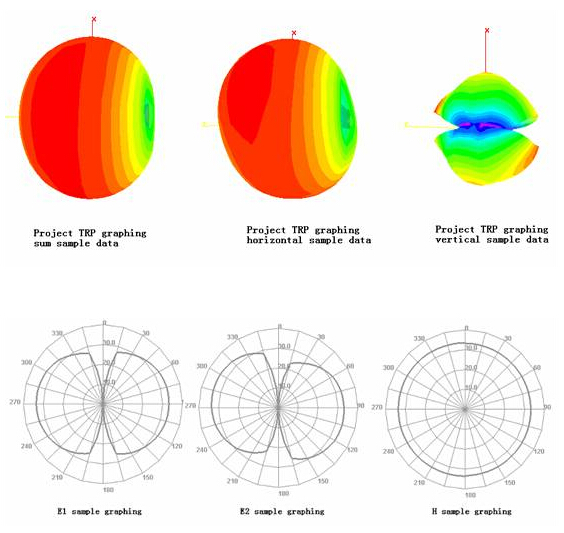

下例图示了图像处理功能模块对同一个天线的同一个测试项目的不同的显示方法。

OTATester软件的报表与输出

OTATester软件可以自动的将测试的结果列表然后输出到Microsoft Excel文件中，输出的内容包含了几乎所有的信息，如测试配置，测试结果，测试项目等。

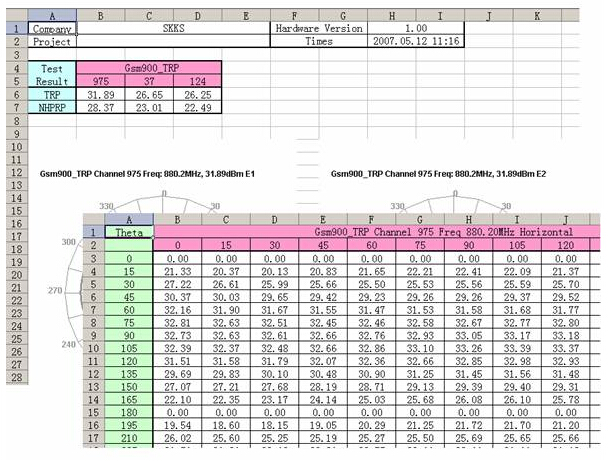

这些输出的数据与报表将可以显示出每一个测试是在什么样的环境下进行的，以便达到一个比较好的可追溯性能，其输出的结果如下表所示。

OTATester软件的设备驱动

OTATester软件包含了大量的硬件设备驱动如定位器、常用的矢量网络分析仪及综合测试仪以进行单独的或者多信道同时进行了的数据获取。

已经支持的用于无源测试的设备有：

   Agilent 8753系列,5062,5071;

   RS ZVB4,8,20;

   中国电子科技集团 AV3656;

已经支持的用于有源测试的设备有：

   Agilent 8960, E4010A;

   RS CMU200,CMW500;

   Anritsu MT8860C;

   StartPoint 6010,8011;

OTATester软件还在不断的增加新的测试设备驱动，以方便客户进行硬件的选择或者更换。

OTATester软件运行的系统要求

?        奔4 1.8G以上

?        Windows 2000 / Windows XP / Windows 7

?        1GRAM

?        1 GB 硬盘空间（主要为存储数据所用）

?        NI GPIB卡（含USB类型GPIB卡）
