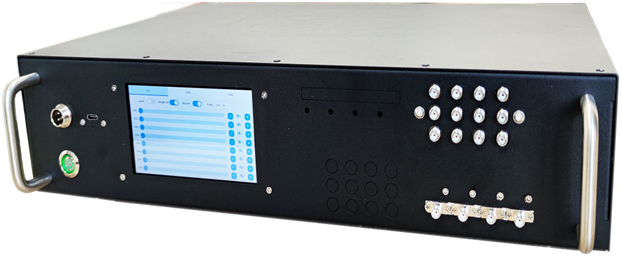

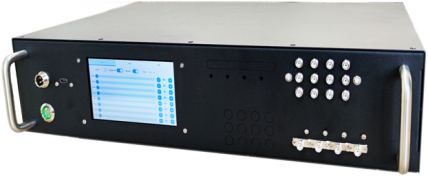

系统简介

此设备是一套集成软硬件控制的测试系统。可以支持各种射频微波信号，如2G,3G,4G,5G,WIFI,BT,GPS等通信标准，射频链路损耗模拟测试。

测试系统由主要由电调衰减器，控制显示电路，通信接口等组成,它与WIFI吞吐率自动测试系统配合，即可实现自动化测试的过程。自动化测试软件WTP V1.0可以让用户简单，快速地获取测量结果，提供各种直观图表方便评估，并记录详细测量过程数据，便于后期分析，它常用于802.11 A,B,G,N,AC,AX,AE 4X4,8X8等MIMO系统的速率模拟测试。

2．物理规格

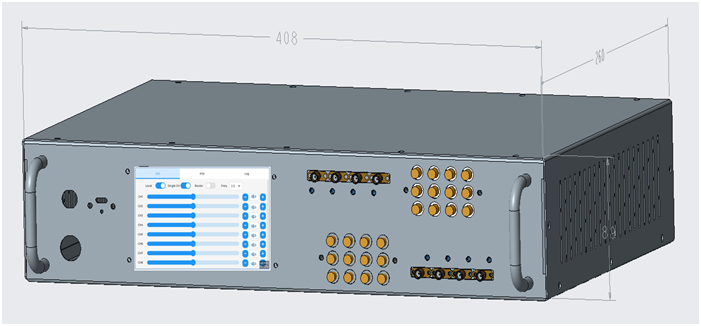

◆ 外部尺寸：1025px(L) x 650px(W) x 2250px(H)

◆ 重量：   5kg

◆ 工作温度：0 - 40℃

◆ 工作湿度：　< 80%

◆ 工作电压：AC 220V 1A/ DC 12V2A

◆ RF接口： SMA(F) –SMA(F)/ N(F) –N(F)

◆ 控制接口：USB(type-C)/ UART

◆ 工作频率：　0.1 - 8.0GHz

◆ 插损：     <5dB@2.0GHz

◆ 驻波：     <2.0

◆ 通道数量：4/8/16/32/64 CH

◆ 最大衰减：90/120dB

◆ 最大输入功率：+28dBm

◆ 调节步进：0.25/0.5/1dB

设备端控制功能

1．Ctrl页面

1.1 开关1, 用于解锁local/remote程控状态。

1.2 开关2, 用于切换单/全通道控制，单通道下，可分别各个通道衰减；全通道下同时控制所有通道衰减值。

1.3 开关3，切换衰减器射频链路连接对象，路由器/无线网卡。

1.4 频率选择列表，配置衰减器当前工作频段。

1.5 CH1-8滑动块，快速设置各通道衰减值。

1.6 精调按钮，精确设置各通道衰减值，点选光标所在位，可进行10，1，0.1位，精确加减调整。

2．Info页面，显示公司信息，设备型号，软件版本。

3．Log页，显示本地和远程控制log.

注意：LCD屏在10分钟无操作的状态下，会进入灭屏待机状态，直接点击唤醒即可。
